如何将电池与电源逆变器或UPS串联连接[接线图]
如果电源逆变器、太阳能混合逆变器或UPS需要多倍的电池电压才能工作，则需要串联电池。比如为24V电池设计的逆变器，需要你串联两个12V容量相近的电池(2x12V = 24V)。您还可以连接低电压免维护VRLA、淹没式铅酸电池或锂电池，例如使用24V逆变器，您可以串联十二个2V类似容量的电池(12x2V = 24V)或四个6V类似容量的电池(4x6V=24V)。商业上串联较小的电池也是经济的，因为这样你可以只更换电池组中的一个有故障的电池，而不用更换整个电池组，这样会花费你更多的维护费用。
在将电池与逆变器或UPS连接之前，请检查其规格，以确保其可以接受的电池电压和电池类型。切勿串联超过可接受电压的电池。比如三节12V电池串联24V逆变器会损坏。同样，您不能将单个12V电池连接到24V逆变器。没用的。
我们公布了将两个、四个、六个、八个、十个或十二个电池与逆变器、太阳能逆变器或UPS串联的示意图。确保将正确的电池连接到备用电源设备。

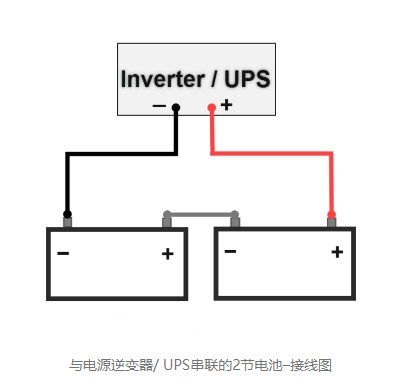

将2节电池与电源逆变器或UPS串联
将4节电池与电源逆变器或UPS串联

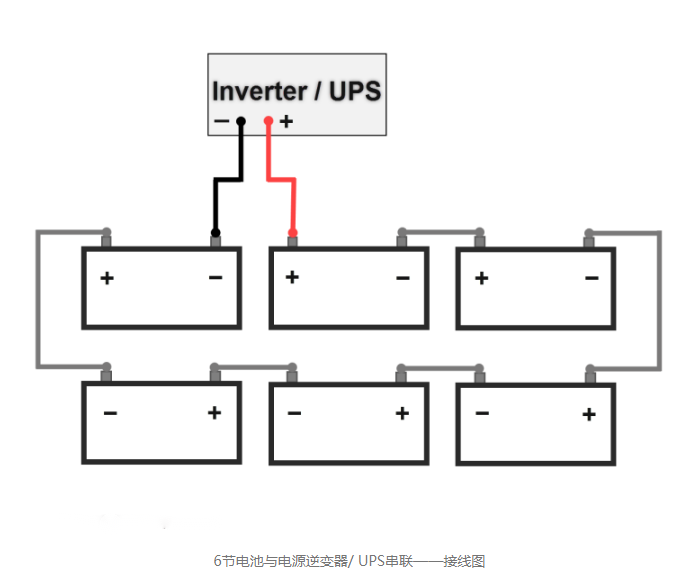

将6节电池与电源逆变器或UPS串联
将8节电池与电源逆变器或UPS串联
将10节电池与电源逆变器或UPS串联
将12节电池与电源逆变器或UPS串联
以上重要事项:
–不要串联不同电压的电池。仅制作相似电压电池的系列包。
–不要串联不同容量的电池。串联不同容量的电池会导致充电不完全，电池过早失效。
–不要串联多个电池，否则会导致电压高于逆变器或UPS可接受的电压
关于电池和连接的建议和提示
1.无论连接方法如何，您都必须避免以下情况:
- 将不同年限的电池连接在一起(购买前的储存年限也算在内)
- 连接不同容量的电池
- 连接标称电压不同的电池
- 连接时具有不同充电状态的电池
以上都是那些急于获得电池组优势的人所犯的典型错误；大多数电池不会马上出现问题，但最终电池的容量会下降。
例如，如果您将一个充满电的电池与一个空电池并联，充满电的电池将试图给空电池充电，将立即形成大电流，导致两个电池的温度升高，产生火花，并可能导致绝缘击穿。在最糟糕的情况下，你可能会立刻失去两块损坏的电池。
如果一个新电池与一个旧电池相连，最终新电池会更快地退化，因为它会不断地“支持”旧电池，而旧电池的容量肯定会随着时间的推移而下降。
2.许多Ah的大电池之间的连接，例如汽车电池，应该用合适规格的电流线来完成。汽车电池可以提供巨大的瞬时电流，如果导线比它应该的细，它可能会断裂或熔化，并在电路中引起进一步的问题。还应使用适当的触点，足以进行配电。如果使用焊料，接头应进行应力测试，并用附加硬件牢牢固定。适当额定值的保险丝也是必须的；如果电路的任何部分发生短路，保险丝将熔化并切断电路，可能会保护其他设备。
3.选择合适的电池连接方式来组成电池组与我们的应用和设备有关。如果我们的设备需要24V，我们就不能有12V电池组，我们也不能通过施加持续的高负载将小容量电池推到极限，从而在几分钟内将其耗尽。
4.无论连接方式如何，电池组的额定功率(单位为瓦特)始终是它所包含的电池的额定功率之和。
